21 maart 2026 - MeshCore, nogmaals

21 Maart 2026 Geschatte leestijd: 8 minuten

Deze voormiddag hebben we in Lier een MeshCore repeater geplaatst. Maar aan een repeater alleen heb je uiteraard niets. Daarom hebben we ook een MeshCore Companion gebouwd op basis van de XIAO nRF52840 & Wio-SX1262 Kit for Meshtastic.

Onderdelen:

• ge-3d-printe behuizing in PETG (geprint zonder supports)
• ge-3d-printe deksel in PETG (geprint zonder supports)
• ge-3d-printe venster in 'transparant' PETG (geprint met supports)
• 8 moeren M3
• 4 schroeven M3 met verzonken kop, lengte 8mm
• 4 schroeven M3 met verzonken kop, lengte 12mm
• 1 lange schroef M3, lengte minstens 30mm (niet op foto)
• XIAO nRF52840 & Wio-SX1262 Kit for Meshtastic
• Li-Ion batterijlader met batterijbescherming
• Schakelaar 'SS12F15'
• uFL naar SMA pigtail
• 18650 batterijhouder
• JST cable assembly , ik heb voor XH 2.54mm gekozen (niet op foto)

We beginnen met de eenvoudigste stappen:

• Verwijder eventuele bramen eerst uit de uitsparingen voor de M3 moeren, aan de onderkant van de behuizing.
• Plaats de M3 moeren in de daarvoor voorziene uitsparingen. De gemakkelijkste manier is om de lange M3 schroef door het gat aan de andere zijde te steken (schuif wel eerst een rondel over de schroef), de moer er langs de onderkant op draaien en dan de schroef langzaam aandraaien tot de moer volledig in de uitsparing getrokken is.
• Klik het ledvenstertje in de behuizing.

Soldeer eerst de bedrading aan de batterijhouders, de batterijlader en de schakelaar. De draden tussen de batterijhouders onderling en naar de batterlijlader zijn zo'n 6-8cm lang. De batterijhouders worden uiteraard aan de 'B' aansluitingen gesoldeerd. Soldeer 1 kant van de JST kabel aan de 'M' aanslutingen. Soldeer de schakeleer aan de kant van de stekker in de rode draad.

Soldeer de andere kant van de JST kabel zeer voorzichting op de batterij aansluitingen van de nRF52840 module. Deze kant van de JST kabel kan ingekort worden tot zo'n 5 cm.

Koppel de 2 kanten van de JST kabel nog niet aan elkaar, We plaatsen eerst de batterlijlader module in de behuizing. In de behuizing is aan de USB kant van het laadbordje een kleine inkeping voorzien, controleer of er geen bramen zijn en schuif het bordje daar in. Zie dat de draden goed onder het bordje liggen. Druk het bordje zachtjes aan en duw met een fijne schroeven draaier de klemmetjes aan de andere kant beurtelings voorzichtig open. Het laadbordje zal op zijn plaats vastklikken.

Daarna kunnen de batterijhouders op hun plaats vast gezet worden met de 8mm M3 schroeven.

Dan is het de beurt aan de SeeedStudio module om geplaatst te worden. Vervang de bijgeleverde antenne eerst VOORZICHTIG door de uFL naar SMA pigtail. Zet de module in de open ruimte rechts van de batterijen en duw deze voorzichtig naar beneden terwijl je de klemmetjes een beetje open houdt. Voor deze stap kan het helpen om de onderste batterijhouder even weer los te maken.

Duw de module verder naar beneden tot deze op zijn plaats klikt.

Plaats de SMA connector in het voorziene gat en trek deze voorzichting aan met de bijgeleverde moer en rondel.

Steek de schakelaar in de uitsparing, koppel de 2 delen van de JST kabel aan elkaar en berg ze netjes op.

Plaats 18650 batterijen in de houders, laad ze op via het laadbord. Wanneer ze volledig opgeladen zijn wordt dit aangegeven met een blauwe led.

2 november 2024

2 November 2024 Geschatte leestijd: ~1 minuut

Om het wasteboard van de RatRig CNC vast te zetten hebben we wat beugels nodig. De CNC kan ons alvast helpen om de gaten in de aluminium profielen voor te boren:

Nu kunnen de gaten gemakkelijk op de juiste maat nageboord worden met de kolomboormachine. Wanneer de beugels geplaatst zijn en het wastebord 'definitief' vast ligt, kunnen we de machine verder afregelen.

20 April 2024

20 April 2024 Geschatte leestijd: ~1 minuut

Alle elektrische aansluitingen van de Rat Rig Stronghold CNC afgewerkt met kabelschoentjes/busjes en aangesloten.

De eerste stapjes, alles lijkt te werken:

Volgende stappen: alles afregelen en de CNC beginnen te gebruiken voor de eerste projectjes.

17 Februari 2024

17 Februari 2024 Geschatte leestijd: 2 minuten

Vandaag ging alle belangstelling naar de Rat Rig StrongHold PRO CNC.

Meerdere handen maken lichter werk, zeker van de verzwaarde X-as:

Opbouw van de Z-as

De X-as gemonteerd op de Y-rails:

De kabel-'chains' en spindle gemonteerd:

Volgende stap: bekabeling...

6 Januari 2024

6 Januari 2024 Geschatte leestijd: 5 minuten

2024 is nog maar net gestart en er is al de eerste SISCD.

Maar ook in 2023 hebben we niet stil gezeten. Maar dat is niet tijdig op de website geraakt. Daarom hier een klein overzicht met wat we bezig geweest zijn. Veel van deze projectjes zijn nog work-in-progress en zullen later nog wel verder toegelicht worden met een nieuwe update.

LCD terminal

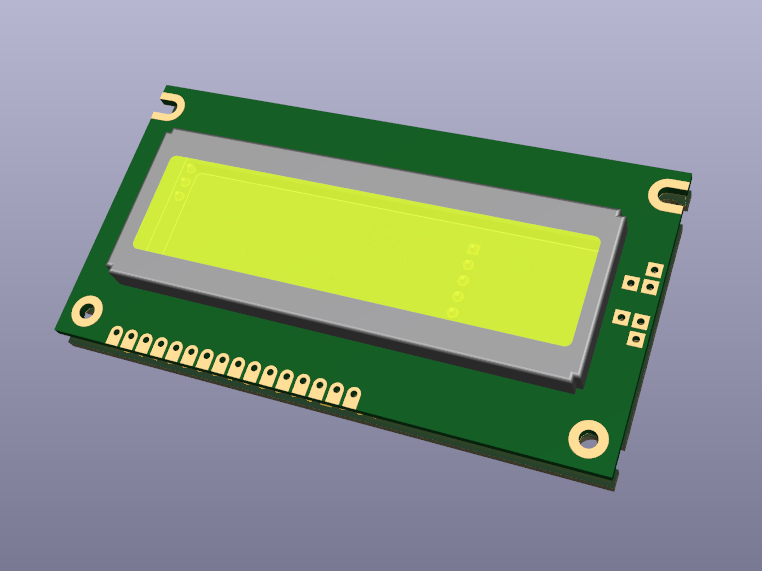

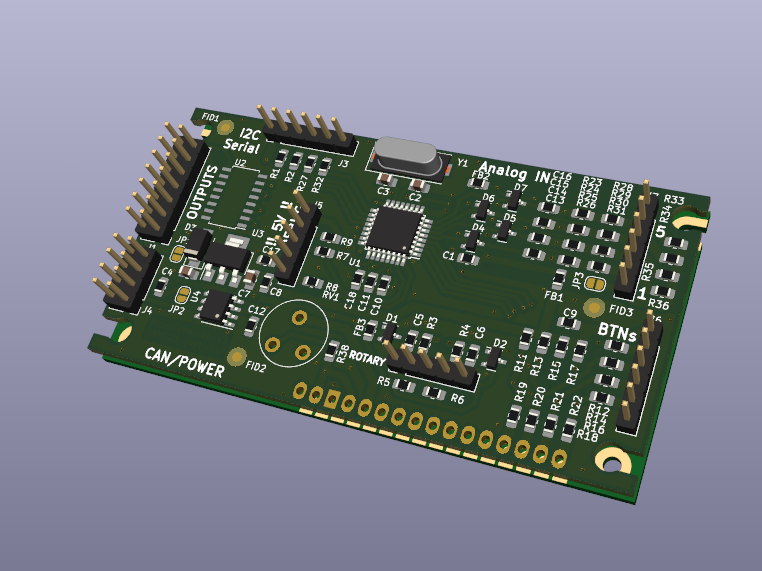

Een van de SISCD deelnemers heeft een massa 2x16 LCD schermpjes en heeft daarvoor nu een printje gemaakt zodat het geheel kan dienen als een soort standaard bouwelement voor toekomstige projectjes. De print bevat daarom de nodige in-/uitgangen naast een reeks communcatie interfaces.

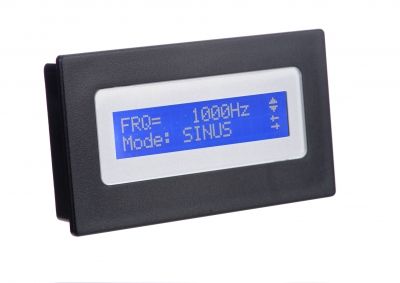

Ook aan de afwerking is gedacht. Door het geheel zo te maken dat het past in een bestaande LCD houder, kan het proper afgewerkt worden.

De software en SDK is momenteel work-in-progress.

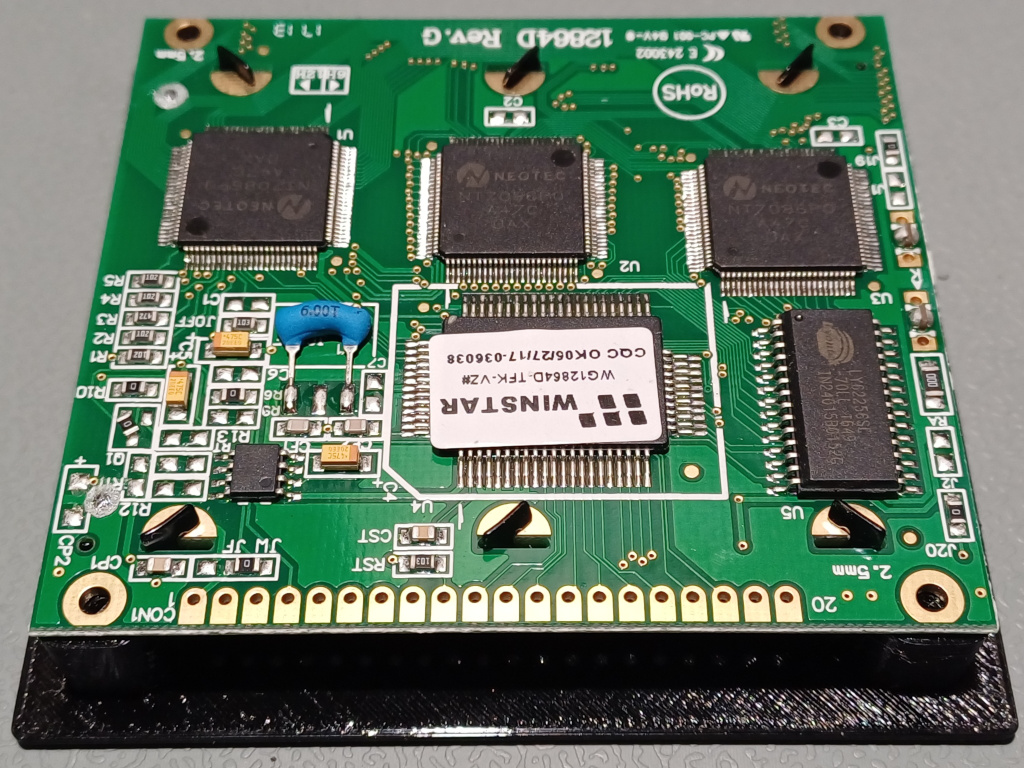

Grafisch LCD

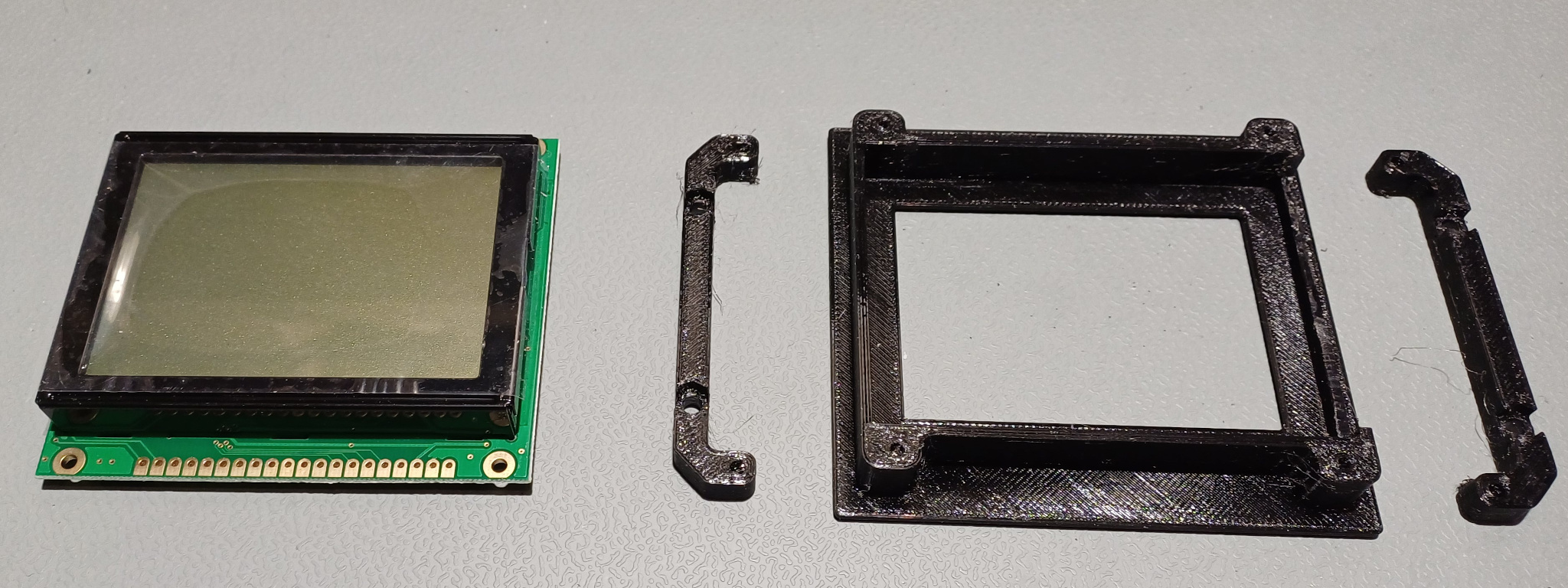

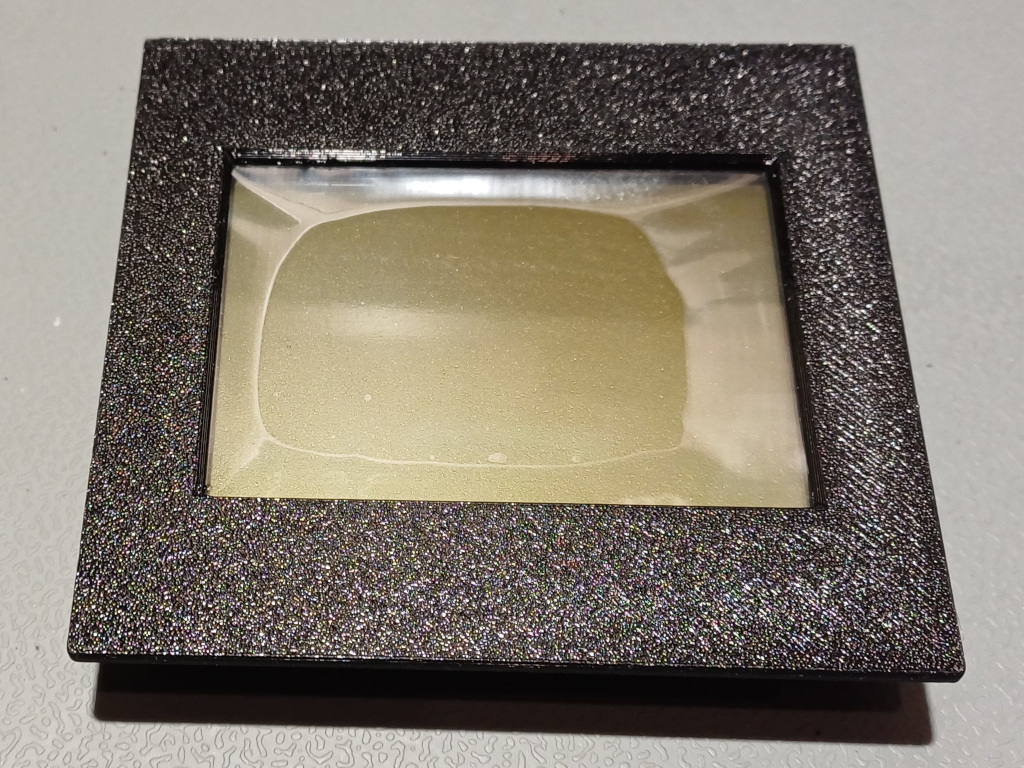

Ook voor een reeks grafische LCD schermpjes is er een oplossing gezocht. Maar omdat we daarvoor geen kant en klare LCD frames hebben, hebben we de 3D printer aan het werk gezet en zelf een frame en ophanging getekend.

Hieronder zie je een eerste versie. Er zijn nog een aantal aanpassingen nodig, maar het ziet er al veelbelovend uit. Ook de textuur die de 3D printer geeft aan het front (zie afbeelding hierboven) geeft een erg goed resultaat.

Nu nog de aansturing maken. Een grafisch LCD heeft een parallele bus aansturing zoals een data/memory bus interface. Niet veel microcontroller hebben dat. De PIO module van een Raspberry Pico (RP2040) is veelbelovend om dat te implementeren.

Energiebewuste Kerstverliching.

Het was recent weer de tijd van het jaar dat de kerstboom opgezet werd. En daar hoort dan vaak ook kerstlampjes bij. Dat is altijd mooi om te zien. Maar als er niemand is om er naar te kijken heeft een brandende kerstverlichting ook niet veel zin. Daarom de energiebewuste versiering.

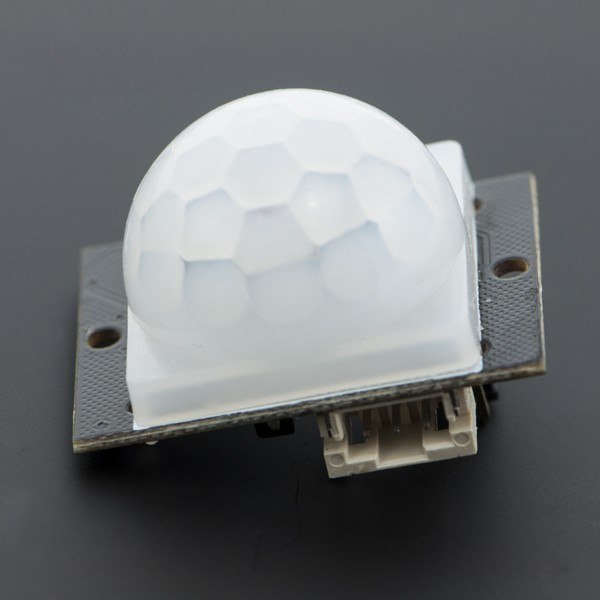

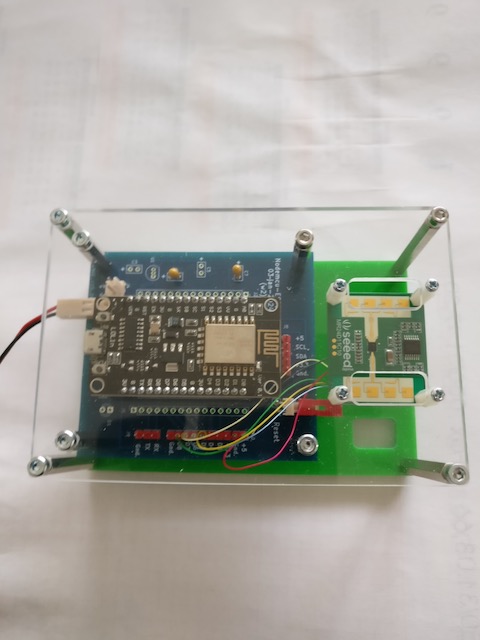

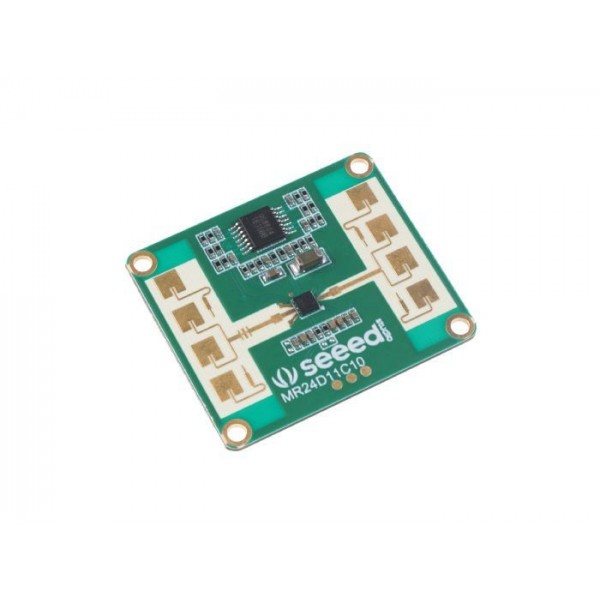

We kennen allemaal de infrarood bewegings detector. Maar dat heeft wel een probleem. Zo'n detector (afbeelding links) gebruikt warmte (infrarood) en beweging voor de detectie. Als je dan 'savonds rustig in de zetel naar TV zit te kijken gaat de verlichting dus uit omdat je niet genoeg beweegt. Dus de infrarood bewegingsdetector werkt niet in alle omstandigheden. Een mmWave sensor (radar; afbeelding rechts) is in staat persoons aanwezigheid vast te stellen en is niet afhankelijk van beweging. Een veel betere sensor voor deze situatie.

Domotica

Er zijn tal van domotica projecten te vinden online. Elk met hun voor en nadelen. En wat als jou eigen hardware (nog) niet ondersteund wordt en dus altijd met argwaan moet afwachten of je setup dan nog wel zou werken als ze overgaan naar een volgende versie?

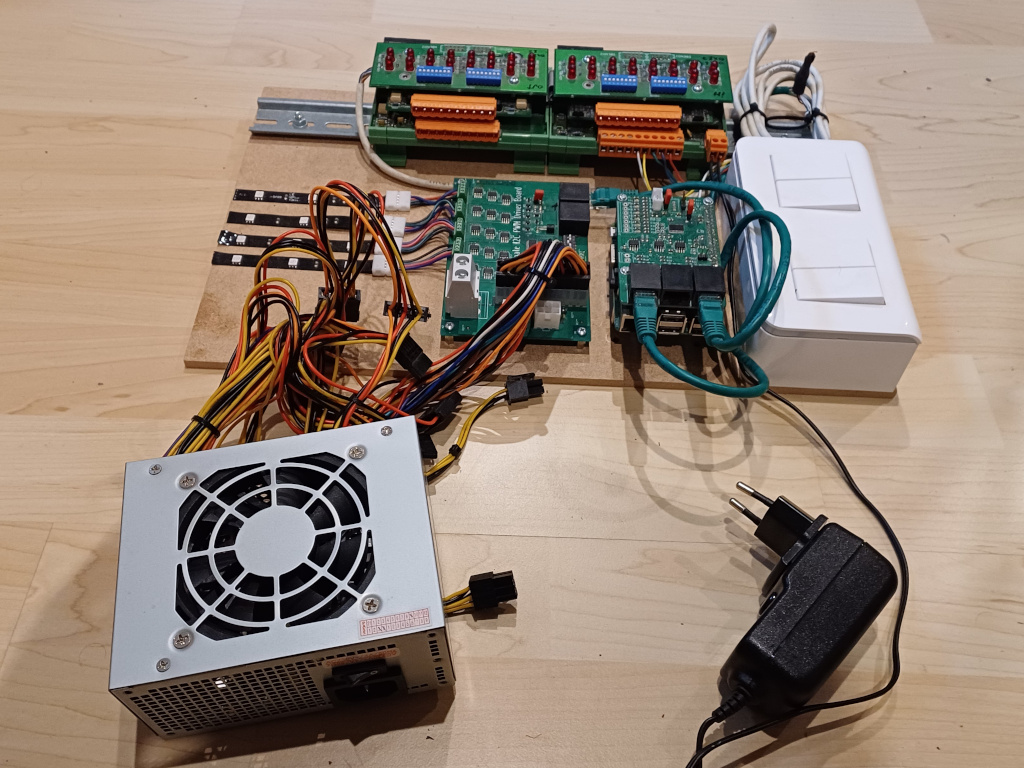

Om die reden (en om een student een mooi projectje te bezorgen) is er in geheel maker stijl een eigen framework gemaakt in Python. En natuurlijk hoort daar dan ook een test setup bij.

Linux ondersteunde test en meet apparatuur

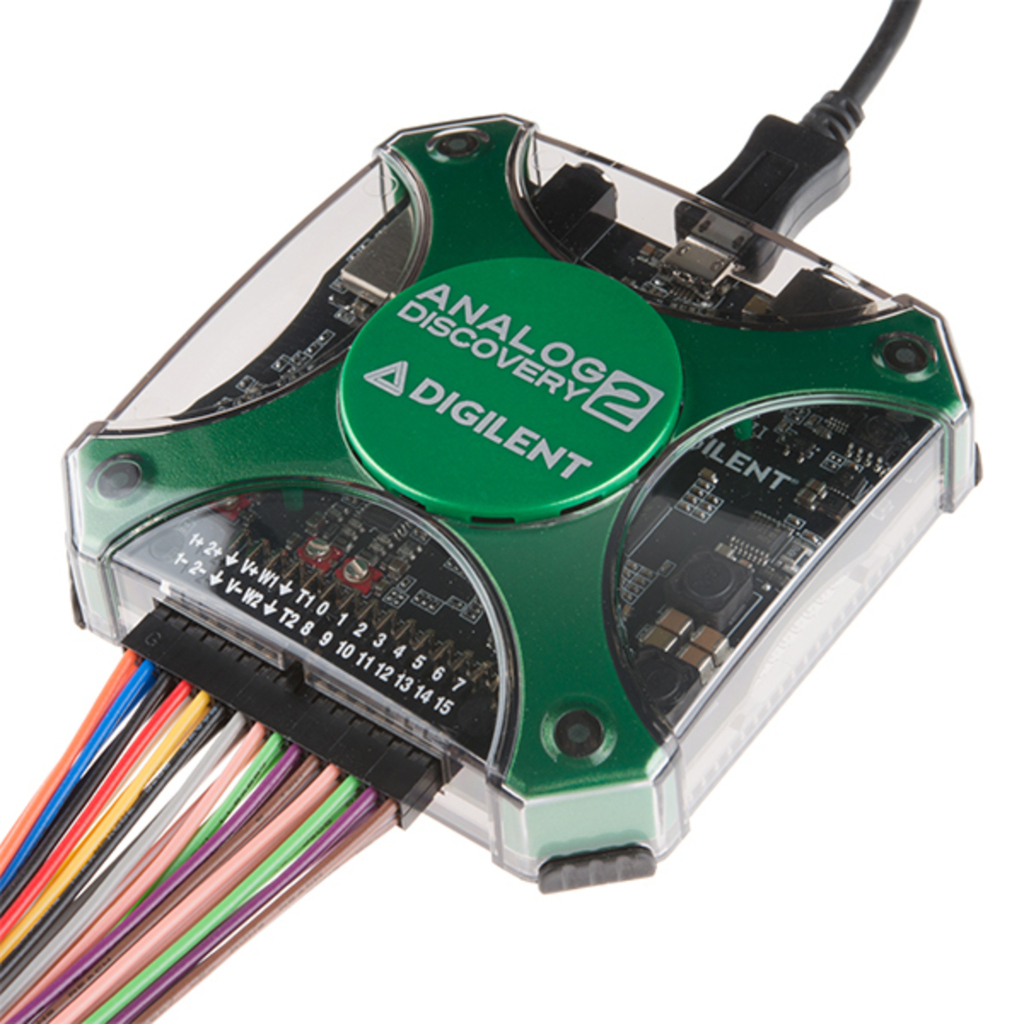

Een van de SISCD deelnemers had jaren geleden in zijn studententijd een Digilent Analog Discovery 2 gekocht. Maar had er nooit echt iets mee gedaan. We hebben even uitgeplozen en gevonden dat dit ook ondersteund wordt onder Linux. En dat bleek vrij triviaal te zijn om dit werkend te krijgen. Het was enkel een beetje puzzelen hoe de software in elkaar zat. Met als eindresultaat dat hij er een zeer deftig ontwikkel tool bij heeft.

30 September 2023

30 September 2023 Geschatte leestijd: ~1 minuut

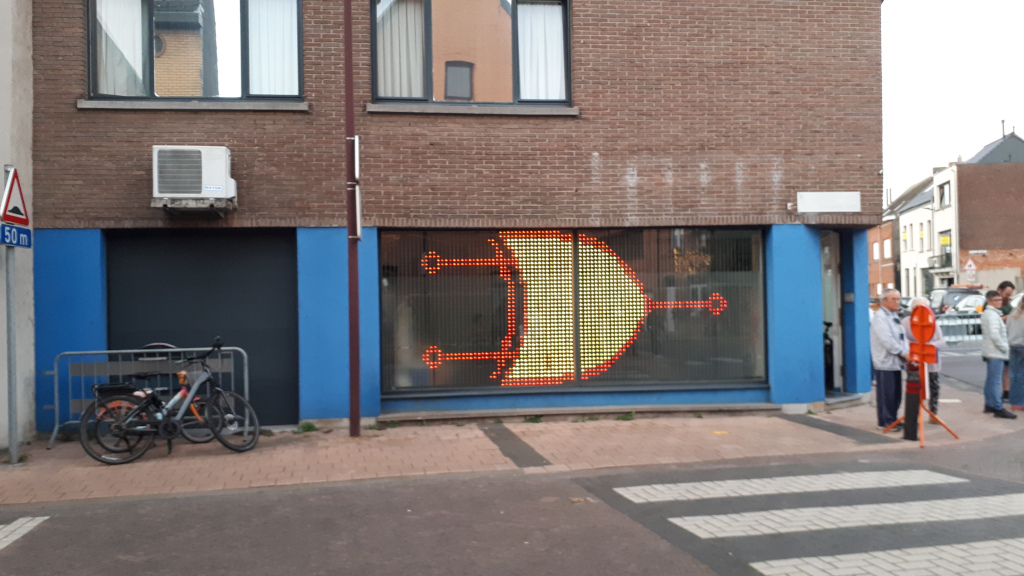

Balonnekesstoet

De SISCD locatie ligt langs het parkoer van de Balonnekesstoet. En aan de buurtbewoners wordt gevraagd of ze, zoals de wagens in de stoet, ook lampjes willen ophangen als de stoet passeert. In geheel Maker-style hebben we daar gehoor aan gegeven. Maar hebben het een beetje groter aangepakt.

Dit ledgordijn is een permanente installatie waardoor het ook op andere momenten gebruikt kan worden. Zo ook bvb tijdens Kerst en nieuwjaar waarbij er gepaste afbeeldingen op getoond werden en een slide-show.
