21 mei 2022

21 Mei 2022 Geschatte leestijd: 2 minuten

Eindelijk, de eerste echte SiSCD na corona.

Vandaag hebben we gewerkt aan de LumenPnP Pick and Place machine. Veel spannend is er nog niet over te vertellen, we hebben het basis frame kunnen afwerken. Toen we aan het volgende onderdeel wilden beginnen bleek dat we 1 stuk waren vergeten te 3d printen. Dus dit wordt volgende SiSCD vervolgd.



Daarnaast hebben we zelf een paar 3d voorwerpen uitgetekend en geprint. Als eerste een doorvoer voor het filament van de 3d printer:



Na deze oefening hebben we een beugel getekend om een regelbare buck convertor op een PSU te kunnen plaatsen. Hiervoor is een klemmende beugel ontworpen, die precies over de PSU blok past. Probleem van de loshangende module opgelost zonder extra gaten te boren.





Het eindresultaat:

(Sorry, de korte schroeven waren te kort en de lange te lang. Maar het is zo wel duidelijk dat alles goed past. :-)

19 Februari 2022

19 Februari 2022 Geschatte leestijd: 3 minuten

Na een rustige periode wegens Covid-19 hebben we vandaag in beperkte groep een Mini SiSCD gehouden.

Tijdens deze sessie hebben we de soldeerstencil - componentplaatsing - reflowoven uitvoerig getest. Eerst met een offer bordje, daarna met ons bord voor het High Altitude Balloon project.

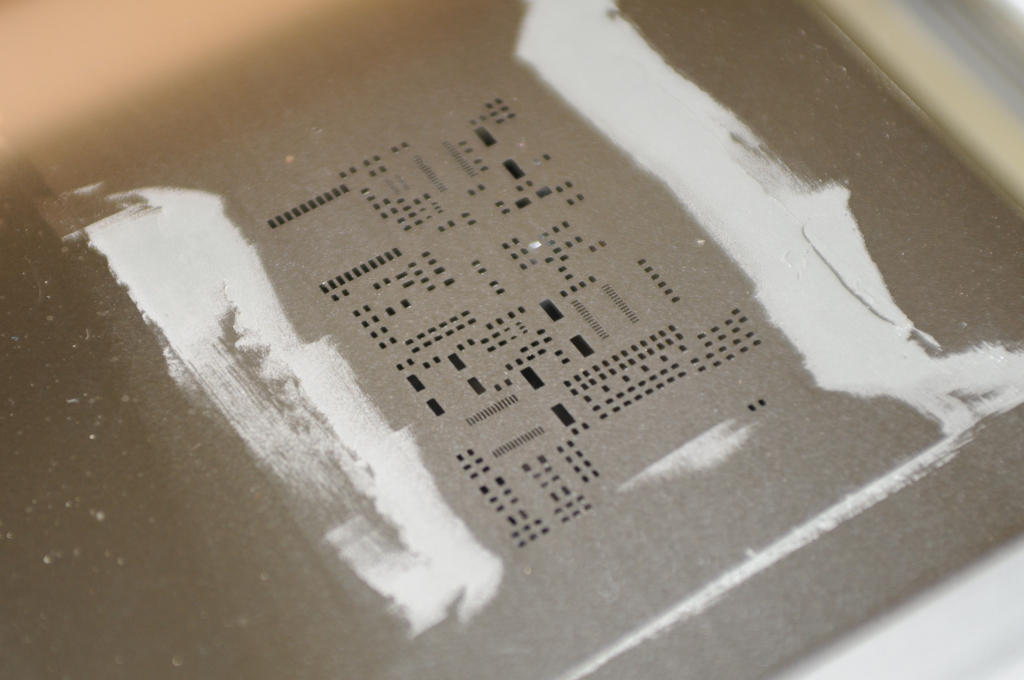

Met behulp van het stencilapparaat hebben we de soldeerpasta op het bord aangebracht.

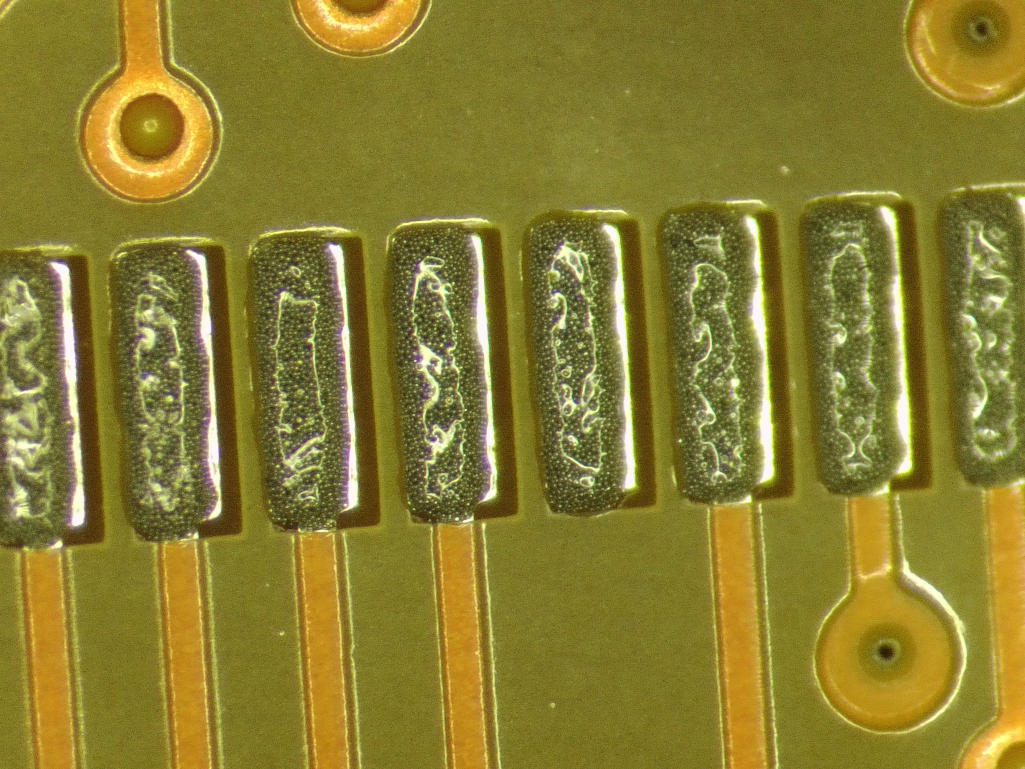

Zo ziet de pasta er uit onder de microsoop. De individuele tinbolletjes (hier op het testbordje) zijn duidelijk zichtbaar.

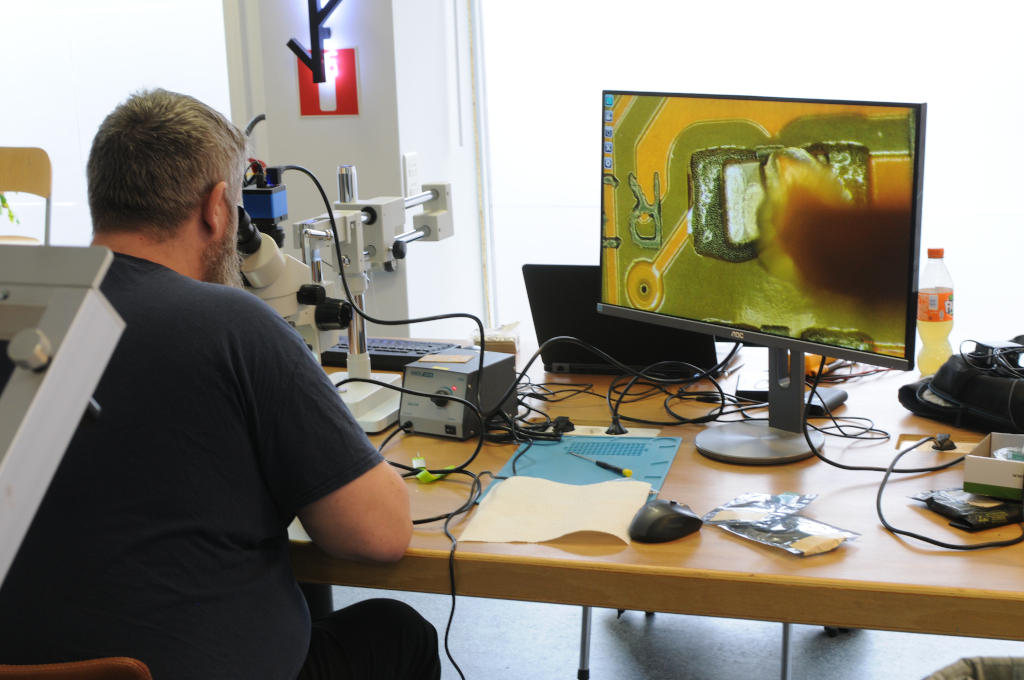

Componentplaatsing (hier op het testbordje) onder de trinoculaire stereo microscoop en scherm zodat de collega's konden zien of alles wel juist geplaatst werd. De componenten werden met behulp van een vacuumpen opgepikt en op de juiste plaats neergezet.

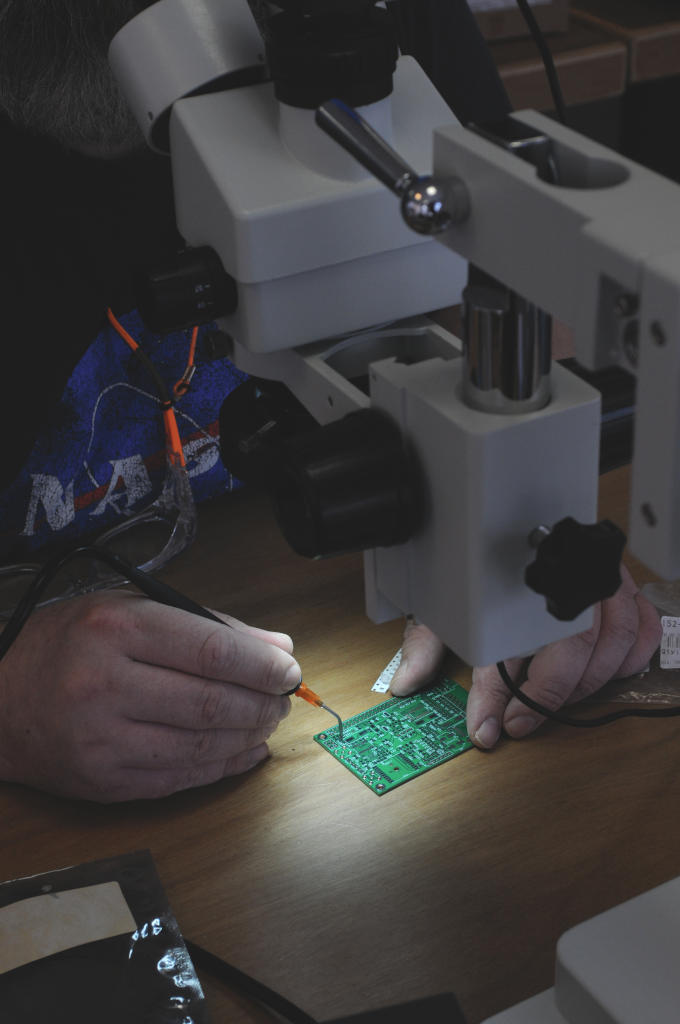

Delicaat werk, gemakkelijker met de vacuumpen.

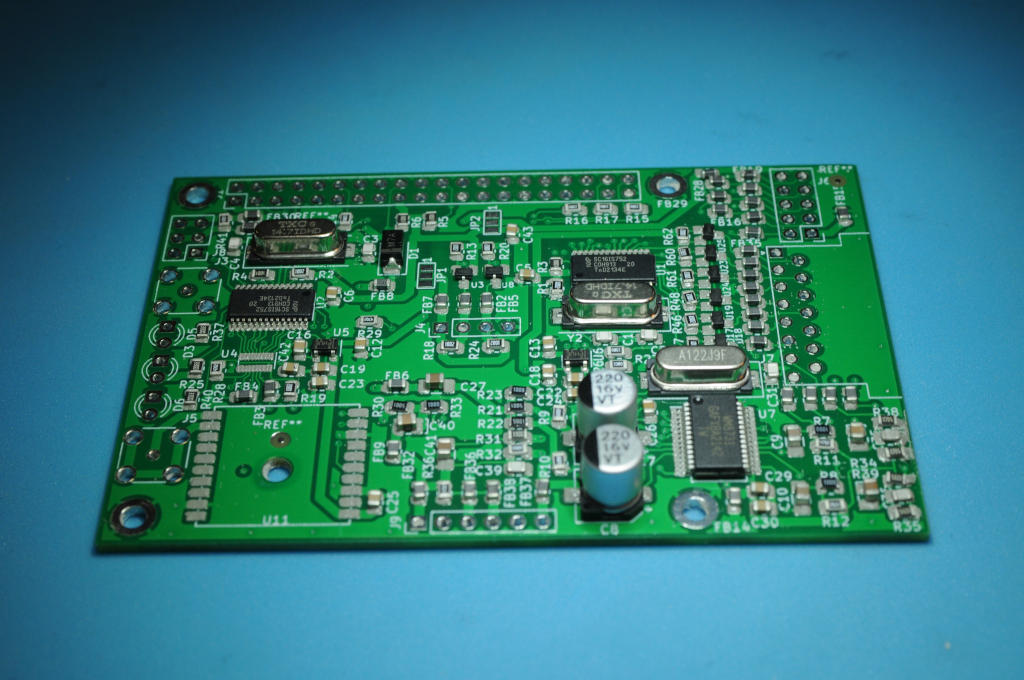

Alle componenten op het bord geplaatst, vlak voor het in de soldeer oven gaat.

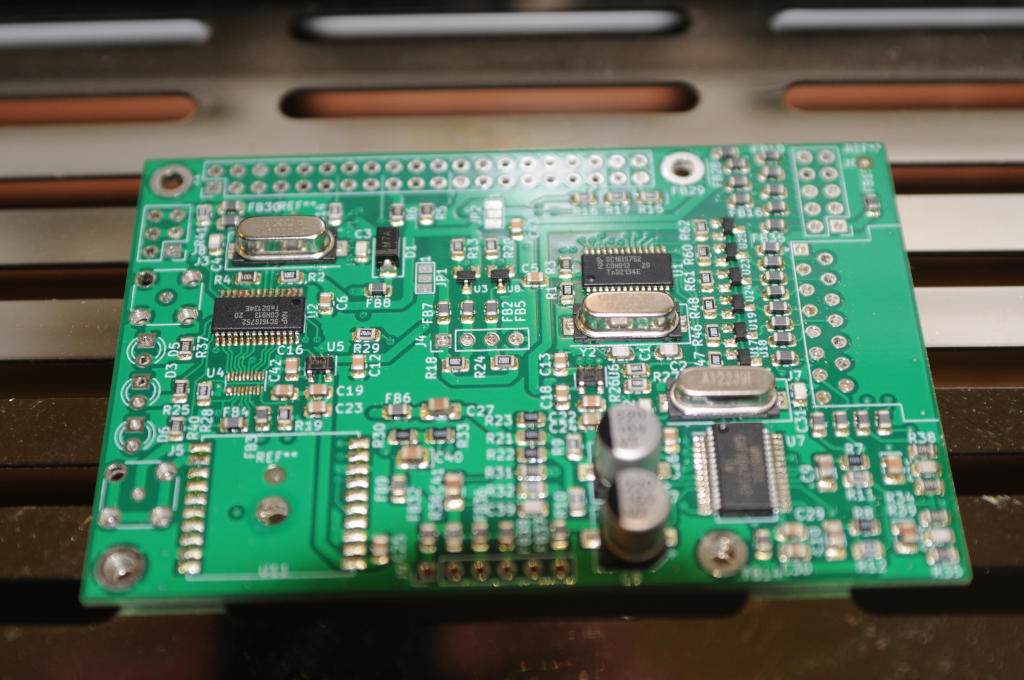

Het bord, vers gebakken in de oven.

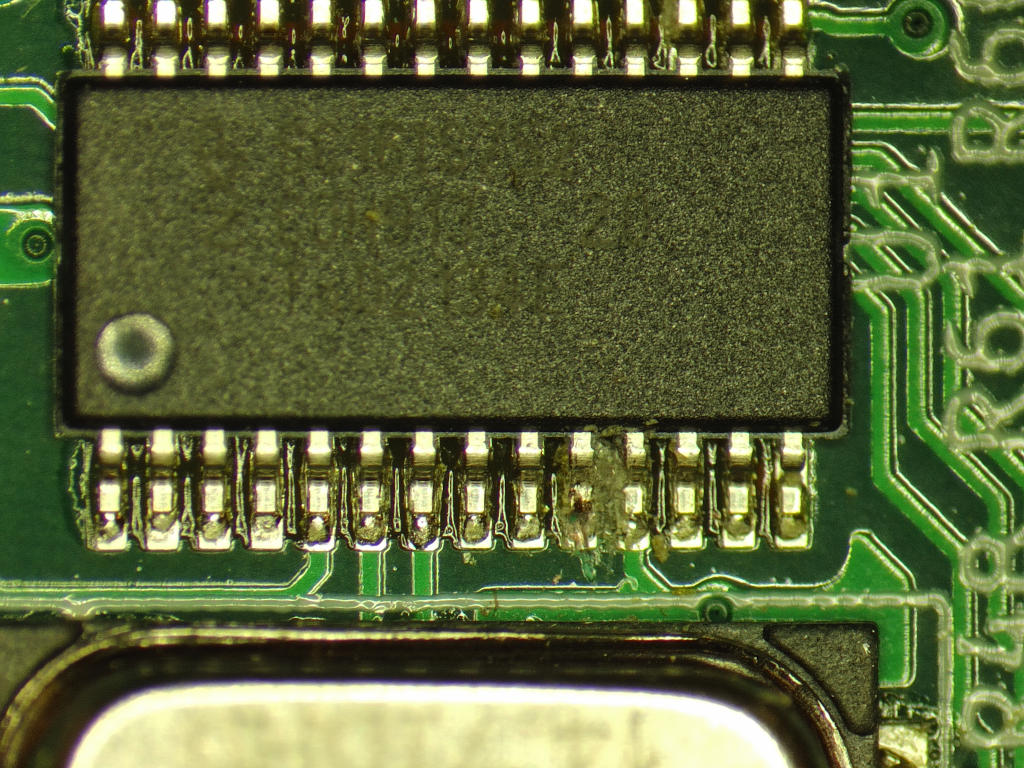

En een controle van de solderingen onder de microscoop. Slechts een paar correcties nodig, niet slecht voor een eerste bord!



Volg het verhaal van de High Altitude Balloon verder op www.highaltitudeballoon.be en RTV

14 December 2019

14 December 2019 Geschatte leestijd: ~1 minuut

Is het een b*m?

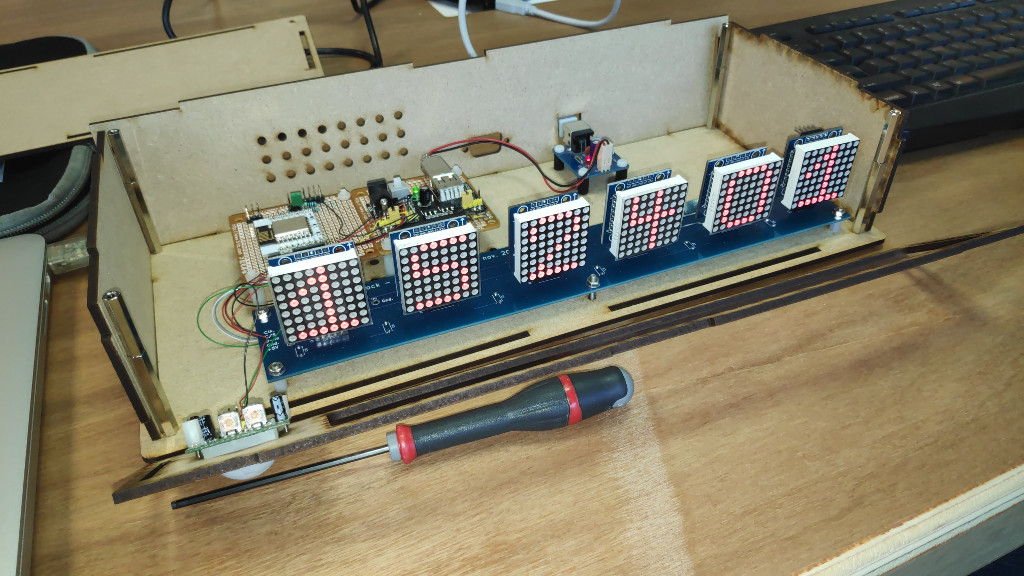

Of toch 'maar' een klok? Met wifi en tijdsynchronistatie via NTP.

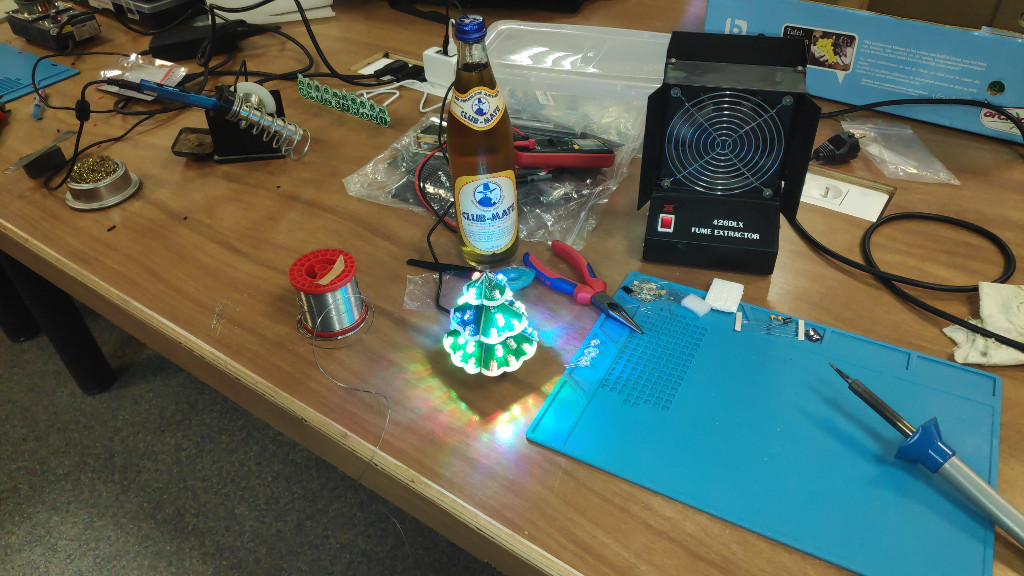

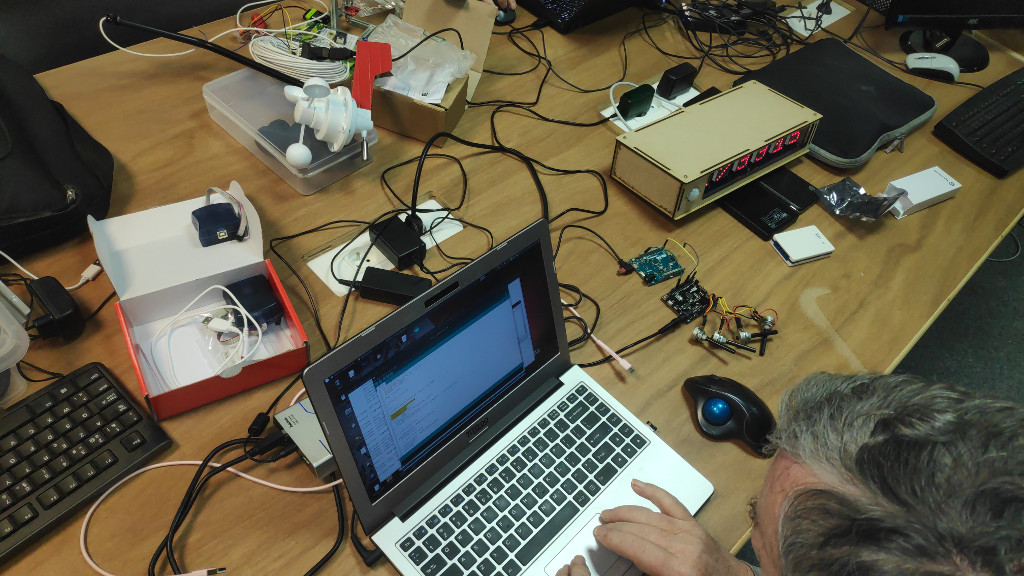

Verder werd er vandaag o.a. gesoldeerd aan kerstversiering en geëxperimenteerd met een NMEA wind-richting/snelheids meter.

Ballonnekesstoet, 28 september 2019

28 September 2019 Geschatte leestijd: ~1 minuut

Vandaag wilden we onze bijdrage leveren aan de jaarlijkse 'Ballonnekesstoet'. Onze eigen lichtcreatie was klaar wanneer... de laatste stoetwagen passeerde.

TTN gateway en Vapor Phase Soldering, 16 februari 2019

16 Februari 2019 Geschatte leestijd: 2 minuten

Vandaag zijn we begonnen met het ombouwen van de ‘The Things Network’ gateway, zodat we die buiten hoog in de antennemast kunnen plaatsen. Aangezien er genoeg ruimte is steken we er ook een RPi bij die als webcam dienst zal doen.

We hebben ook geëxperimenteerd met "Vapor Phase Soldering" waarbij de vloeistof galden gebruikt werd.



Verder zie je op de tafel hieronder:

• Onze I2C + 1-wire 'hat' voor de RPi. Deze heeft 4 x I2C universe (3 x op RJ45, 1 x op grove connector), 3 x 1-wire universe, 7 ingangen voor S0 counters en een seriële poort op een grove connector.
• Onze I2C 15 kanaal led driver, 5A per uitgang. Hierop kan een standaard ATX PSU op aangesloten worden welke via het 16e kanaal aan- en afgezet kan worden.
• De aluminium behuizing waar de ‘The Things Network’ gateway in zal komen.
• TJUSIG kapstokken die we pimpen met led-backlight.
• 3d geprinte bollen om een 'moleculaire lampenkap' mee te bouwen. T. VDM zal er nog wel eens wat meer uitleg over geven.

Trinoculaire stereo microscoop, 24 november 2018

24 November 2018 Geschatte leestijd: ~1 minuut

Vandaag hebben we de trinoculaire stereo microscoop uitgepakt en aan de eerste tests onderworpen. Knutselen aan fijne elektronica wordt zo veel leuker ;-)
