1 Juni 2024
6 Juni 2024 Geschatte leestijd: 5 minuten
Printen bestukken en bakken
Niet alles bestaat uit software. Soms moet je zelf aan de slag en je eigen print maken en bestukken. Dat bestukken lijkt erg op een recept volgen, waarna het geheel gebakken wordt in een oven.
Stap 1: Materieel
Alle materiaal en materieel bij elkaar brengen.
Deze keer gaan we een print met Surface mounted componenten bestukken. Zulke componenten zijn doorgaans kleiner dan de through-hole versies. De microcontroller component was zowieso enkel in SMD uitvoering te verkrijgen. En die heeft daarbij dan ook nog een extra pad waardoor handmatig solderen eigenlijk geen optie was. Daarom is er besloten om alles dan maar in SMD uit te voeren.
We maken het ons wel iets gemakkelijker door meteen ook een stencil te bestellen bij de PCB maker. Dat vereenvoudigt het aanbrengen van soldeerpaste enorm.
Stap 2: Voorbereidingen

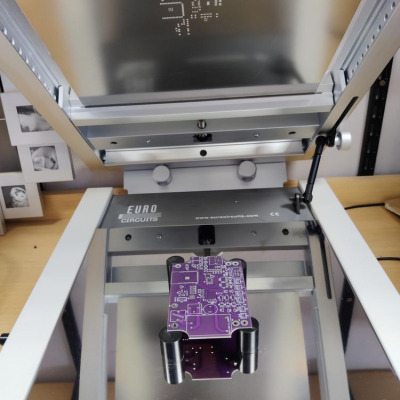

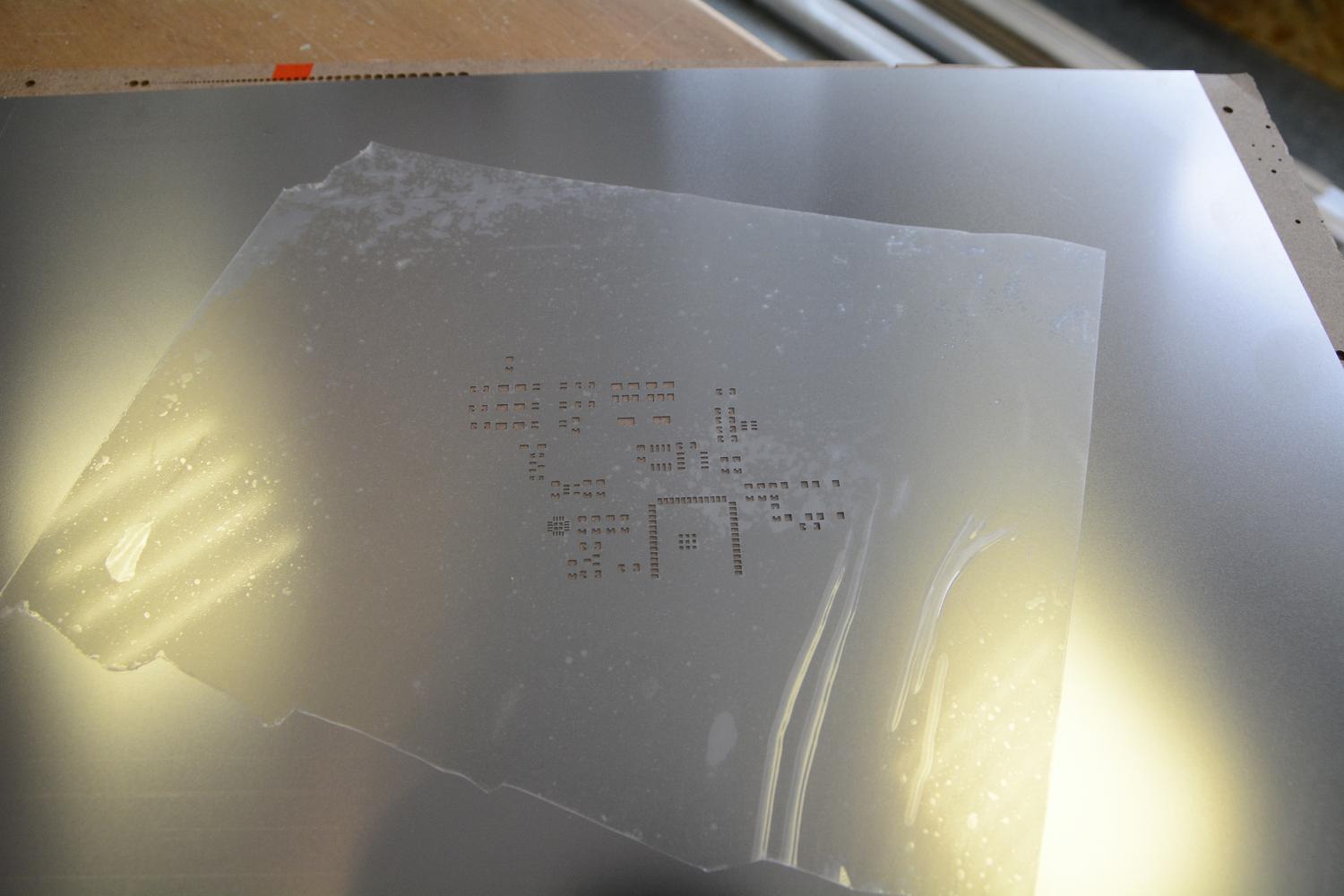

Voor alle plaatsen op een print die soldeerpaste moeten krijgen, is er uitsnede uitsnede in de stencil gemaakt. Als we de print correct uitlijnen met de stencil, is het mogelijk om meteen op alle soldeerpadjes de nodige pasta aan te brengen. En met het juiste materieel is het zo eenvoudig als een boterham smeren.
En dat mag je bijna letterlijk nemen. Al raad ik af om de soldeerpaste effectief op een boterham te smeren. Dat zou je gegarandeerd een trip richting hospitaal kosten.

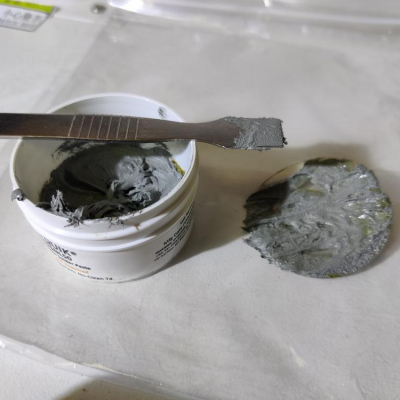

En nu zijn we klaar om de pasta op de print aan te brengen.
Stap 3: Bestukken

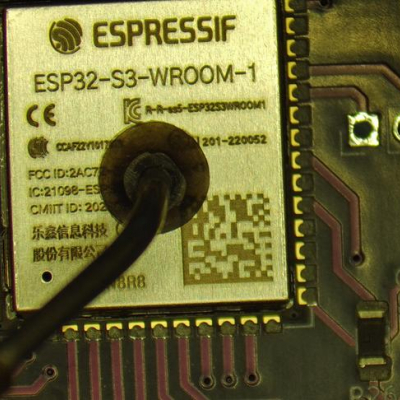

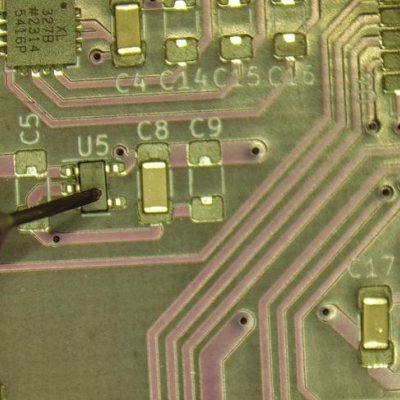

Het meest tijdrovende deel is het bestukken zelf. Elke componenten moet op de juiste plaats gezet worden en sommigen zijn toch erg klein. Gelukkig hebben we een microscoop voor die lastig te plaatsen componenten.
Daarmee is het veel eenvoudiger om zowel kleine als grote componenten met precisie te plaatsen.

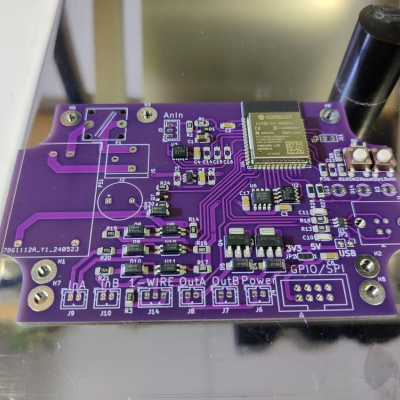

En als alles goed gaat, eindig je dan met een bestukte print.
Stap 4: Bakken

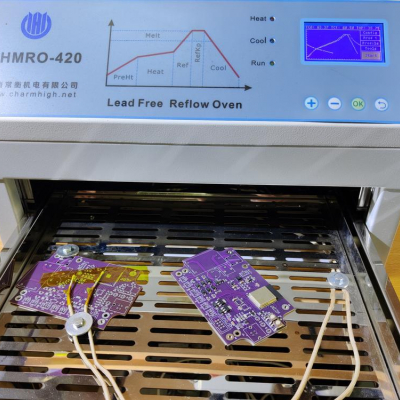

Die soldeerpaste houdt de componenten wel op hun plaats, maar zo kunnen we er niet veel mee aanvangen. Net zoals manueel, moeten we de print nog solderen. Dit doen we in een soldeer (reflow) oven. Deze warmt de print op volgens een vooraf ingesteld temperatuursprofiel en koelt ze nadien ook weer af.

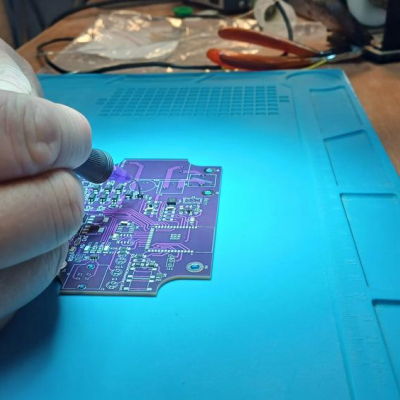

Eventueel gevolgd door nog wat manueel solderen.
20 April 2024
20 April 2024 Geschatte leestijd: ~1 minuut
Alle elektrische aansluitingen van de Rat Rig Stronghold CNC afgewerkt met kabelschoentjes/busjes en aangesloten.
De eerste stapjes, alles lijkt te werken:
Volgende stappen: alles afregelen en de CNC beginnen te gebruiken voor de eerste projectjes.
2 Maart 2024
2 Maart 2024 Geschatte leestijd: ~1 minuut
De Rat Rig Stronghold CNC krijgt meer en meer vorm.

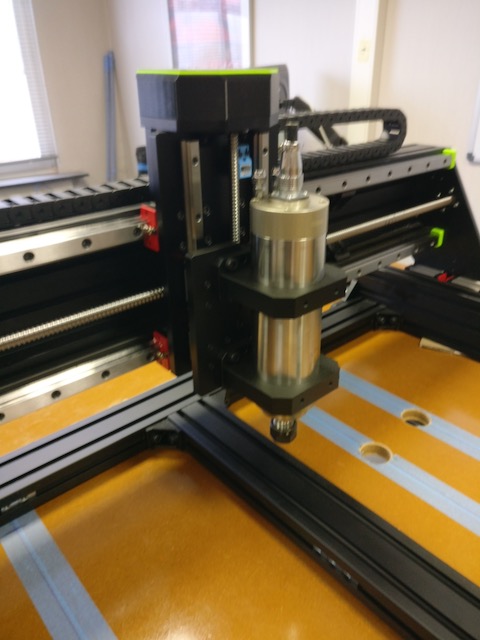

De spindel is geplaatst en alles is klaar om bekabeld te worden. Ook voor het werkoppervlak zijn al de nodige voorbereidingen gemaakt. Zo zijn er al de nodige gaten gemaakt om dit werkoppervlak te kunnen vastmaken.
17 Februari 2024
17 Februari 2024 Geschatte leestijd: 2 minuten
Vandaag ging alle belangstelling naar de Rat Rig StrongHold PRO CNC.
Meerdere handen maken lichter werk, zeker van de verzwaarde X-as:
Opbouw van de Z-as
De X-as gemonteerd op de Y-rails:
De kabel-'chains' en spindle gemonteerd:
Volgende stap: bekabeling...
Lege muur
6 Februari 2024 Geschatte leestijd: ~1 minuut
Er is nog een lege muur bij SiSCD? Dat kan zo niet blijven!
Een nieuw bouwpakket...
Wordt vervolgd...
6 Januari 2024
6 Januari 2024 Geschatte leestijd: 5 minuten
2024 is nog maar net gestart en er is al de eerste SISCD.
Maar ook in 2023 hebben we niet stil gezeten. Maar dat is niet tijdig op de website geraakt. Daarom hier een klein overzicht met wat we bezig geweest zijn. Veel van deze projectjes zijn nog work-in-progress en zullen later nog wel verder toegelicht worden met een nieuwe update.
LCD terminal
Een van de SISCD deelnemers heeft een massa 2x16 LCD schermpjes en heeft daarvoor nu een printje gemaakt zodat het geheel kan dienen als een soort standaard bouwelement voor toekomstige projectjes. De print bevat daarom de nodige in-/uitgangen naast een reeks communcatie interfaces.
Ook aan de afwerking is gedacht. Door het geheel zo te maken dat het past in een bestaande LCD houder, kan het proper afgewerkt worden.
De software en SDK is momenteel work-in-progress.
Grafisch LCD
Ook voor een reeks grafische LCD schermpjes is er een oplossing gezocht. Maar omdat we daarvoor geen kant en klare LCD frames hebben, hebben we de 3D printer aan het werk gezet en zelf een frame en ophanging getekend.
Hieronder zie je een eerste versie. Er zijn nog een aantal aanpassingen nodig, maar het ziet er al veelbelovend uit. Ook de textuur die de 3D printer geeft aan het front (zie afbeelding hierboven) geeft een erg goed resultaat.
Nu nog de aansturing maken. Een grafisch LCD heeft een parallele bus aansturing zoals een data/memory bus interface. Niet veel microcontroller hebben dat. De PIO module van een Raspberry Pico (RP2040) is veelbelovend om dat te implementeren.
Energiebewuste Kerstverliching.
Het was recent weer de tijd van het jaar dat de kerstboom opgezet werd. En daar hoort dan vaak ook kerstlampjes bij. Dat is altijd mooi om te zien. Maar als er niemand is om er naar te kijken heeft een brandende kerstverlichting ook niet veel zin. Daarom de energiebewuste versiering.
We kennen allemaal de infrarood bewegings detector. Maar dat heeft wel een probleem. Zo'n detector (afbeelding links) gebruikt warmte (infrarood) en beweging voor de detectie. Als je dan 'savonds rustig in de zetel naar TV zit te kijken gaat de verlichting dus uit omdat je niet genoeg beweegt. Dus de infrarood bewegingsdetector werkt niet in alle omstandigheden. Een mmWave sensor (radar; afbeelding rechts) is in staat persoons aanwezigheid vast te stellen en is niet afhankelijk van beweging. Een veel betere sensor voor deze situatie.
Domotica
Er zijn tal van domotica projecten te vinden online. Elk met hun voor en nadelen. En wat als jou eigen hardware (nog) niet ondersteund wordt en dus altijd met argwaan moet afwachten of je setup dan nog wel zou werken als ze overgaan naar een volgende versie?
Om die reden (en om een student een mooi projectje te bezorgen) is er in geheel maker stijl een eigen framework gemaakt in Python. En natuurlijk hoort daar dan ook een test setup bij.
Linux ondersteunde test en meet apparatuur
Een van de SISCD deelnemers had jaren geleden in zijn studententijd een Digilent Analog Discovery 2 gekocht. Maar had er nooit echt iets mee gedaan. We hebben even uitgeplozen en gevonden dat dit ook ondersteund wordt onder Linux. En dat bleek vrij triviaal te zijn om dit werkend te krijgen. Het was enkel een beetje puzzelen hoe de software in elkaar zat. Met als eindresultaat dat hij er een zeer deftig ontwikkel tool bij heeft.
